熱軋鋼坯和大型鍛件中比較常見的缺陷是出現白點，這是屬于鋼的內部破裂的一種。鋼的性能會因為白點的存在而產生很為不利的影響，比方降低鋼的力學性能，熱處理時使鍛件淬火開裂，或使用時演變成更為嚴重的后果。因此無論是什么情況，有白點的鍛件都是不能用的。

　　容易發生白點的鋼

　　鋼對白點的敏感程度會因種類不同而不同，鉻鋼、鉻鉬鋼、錳鋼、錳鉬鋼、鉻鎳鉬鋼、鉻鎢鋼等都是屬于容易發生白點的。對白點的敏感性可達的是以含W(C)大于0.30%、W(Cr)大于1%、W(Ni)大地2.5%的馬氏體鉻鎳鋼及鉻鎳鉬鋼等。

　　如何避免出現白點

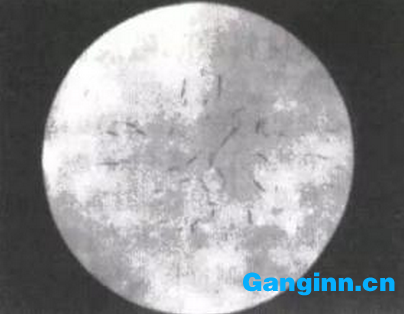

　　白點形成原因：鋼中的氫的脫溶析出聚集，在鋼的縱斷面上形成的銀亮白色粗晶狀的圓形或橢圓形的斑點。它往往使鍛件和坯材的內部產生裂紋。

　　避免白點方法：模具鋼5CrNiMo、5CrMnMo等很容易發生白點，若增加碳化物元素Cr、Mo和V后可以降低白點的敏感性。這類鋼在生產中一定要注意脫氣和加強大鍛件的鍛后緩冷或去氫退火。
